国外电气柜设计启示 配电开关控制设备制造的创新思路与原则

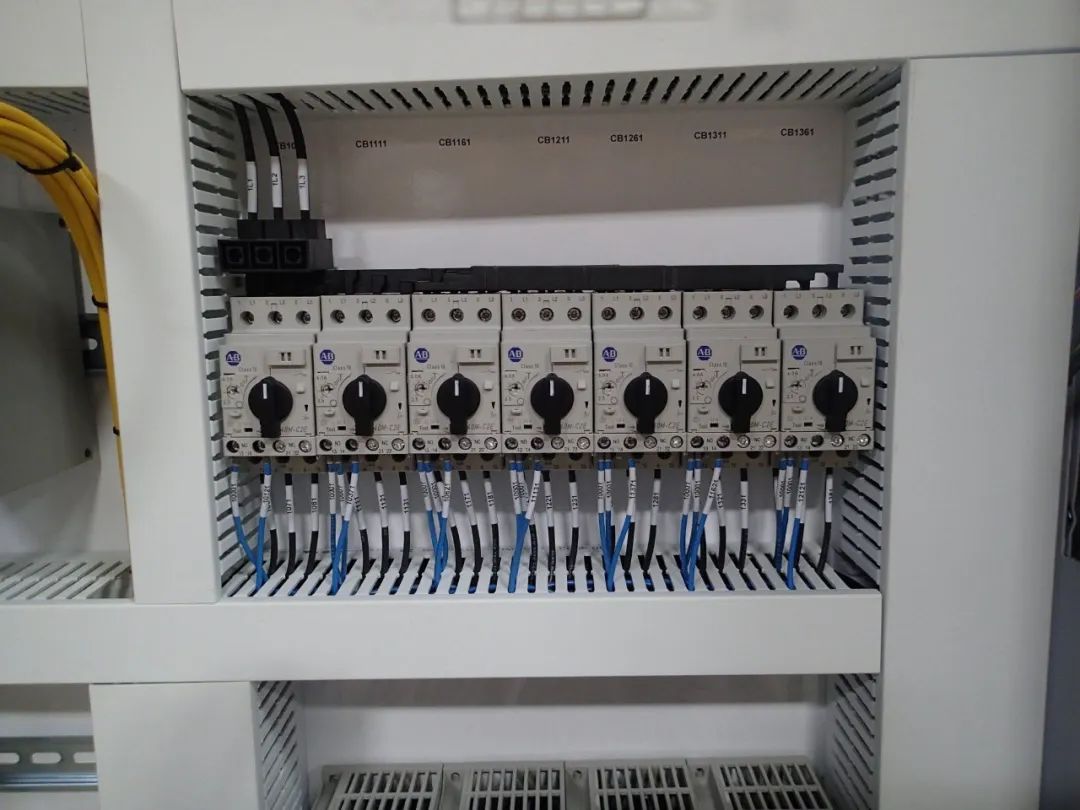

在配电开关控制设备制造领域，国外先进电气柜的设计理念往往能为我们带来新的启发。通过分析国外电气柜的典型特征，可以提炼出以下新设计思路与原则，助力国内产品向更高可靠性、易用性与智能化方向升级。

一、模块化与标准化设计思路

国外电气柜普遍采用高层次的模块化结构：功能单元（如进线、馈电、控制、补偿）独立成模块，模块间通过标准化接口连接。设计原则是“以功能单元为最小设计粒度”，使得组合灵活、扩容方便，且便于备件管理和快速维修。在制造环节，推行尺寸链标准化和安装孔位统一化，减少非标件种类，从而缩短生产周期并降低出错率。

二、安全优先的防护原则

国外产品将人身安全与设备安全置于首位。典型思路包括：采用多重隔离（如插接式隔离、挡板隔离）实现带电部位的可触及防护；设置电弧故障保护、绝缘监测等主动安全功能；柜体结构考虑泄压通道和防爆设计。制造原则应遵循“失效安全”逻辑——任何单一故障不应导致危险状态，同时严格执行IEC 61439等标准中的温升、短路耐受强度与防护等级验证。

三、空间优化与热管理原则

国外电气柜注重紧凑化与散热效率的平衡：通过合理分区（如将发热元件与敏感元件分离）、采用计算流体动力学仿真优化风道、应用智能风扇控制或热管技术提升散热能力。设计原则是“基于热仿真确定布局，而非经验堆叠”。制造中需关注通风路径的密封性和过滤装置的易维护性，确保长期运行温升可控。

四、智能化与状态感知思路

现代国外电气柜集成更多传感器（温度、湿度、电流、电弧、局放等）和通信模块，实现状态在线监测与预测性维护。设计思路是将“数据采集层”与“控制保护层”在物理和逻辑上适度分离，保证干扰隔离。制造原则强调电磁兼容性设计，如屏蔽布线、接地连续性保障，并为智能单元预留标准通信接口（如Modbus TCP、IEC 61850）。

五、易用性与可维护性设计原则

国外产品通过人性化细节提升运维效率：清晰的标识系统、统一的锁具与操作工具、合理的操作高度范围、预留测试端子与检修照明。设计原则采用“免工具/少工具维护”理念，如快拆面板、铰链式安装板、可抽出式功能单元。制造中应建立基于风险的人机工程学评审机制，避免安装与维护时的误操作。

六、绿色与全生命周期原则

环保与可持续性成为国外设计的显性要求：选用低烟无卤材料、可回收金属与塑料，减少镀层种类；模块设计支持部件级更换而非整体废弃。制造原则包括材料合规性管理（如RoHS、REACH）和能效优化（降低柜内损耗），并考虑生产过程中的能耗与废弃物控制。

---

借鉴国外电气柜设计经验，国内配电开关控制设备制造应转向模块化、安全优先、热仿真驱动布局、智能感知、人机友好和绿色全生命周期的系统设计原则。在制造落地层面，需同步强化标准化工艺、仿真验证能力和电磁兼容管控，以形成可复制、可迭代的高品质产品开发体系。
